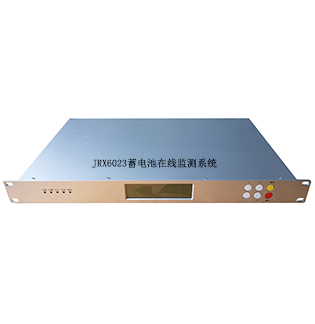

JRX6023蓄电池在线监测系统
产品介绍
JRX6023蓄电池在线监测系统，采用高耐压的光隔离通道、短路保护技术使电池及系统安全可靠，采用直流放电法测试内阻，抗干扰强。测试数据精度高，一致性、稳定性、重复性好，寿命长。
设备主要针对2V容量50Ah～3000Ah的电池进行在线监测，主要应用于太阳能用电单位；通信公司的机房、基站。
JRX6023蓄电池在线监测系统，采用高耐压的光隔离通道、短路保护技术使电池及系统安全可靠，采用直流放电法测试内阻，抗干扰强。测试数据精度高，一致性、稳定性、重复性好，寿命长。
设备主要针对2V容量50Ah～3000Ah的电池进行在线监测，主要应用于太阳能用电单位；通信公司的机房、基站。
功能特点
· 实时监测蓄电池的电池组端电压、单体电压、充放电电流、环境温度。
· 可以本地、远程控制测试内阻，也可以设置定时测试内阻。
· 可设置报警上下限值，并发出报警数据，告警干接点输出（选配）。
· 可监测充电和核对性放电数据，并计算充放电电量。
· 可以存储电压、内阻、电流、温度数据，可以保存告警、事件操作、参数修改操作，并且可以在液晶屏上查看历史数据。
· RS485通信口，MODBUS 规约。
· 19英寸1U机箱，可在机柜内安装，也可以装在电池架上，方便现场安装。
技术参数
|
项 目 |
技 术 参 数 |
||
|
型号 |
规格 |
监测电池数量 |
工作电源 |
|
JRX6023 |
24V |
2V电池：监测1组×12节、2组×12节 |
AC220V或DC24V |
|
48V |
2V电池：监测1组×24节 |
AC220V或DC48V |
|
|
组端电压 |
测量范围：0～60V，精度：±0.2%±0.5V |
||
|
单体电压 |
测量范围：0～3V，精度：0.1%±3mV |
||
|
单体内阻 |
测量范围：0.05mΩ～65mΩ，精度：2%±20μΩ |
||
|
充放电电流 |
测量范围：0～电流传感器量程，精度：±1% |
||
|
充放电电量 |
测量范围：0Ah～电池容量，精度：±2% |
||
|
温度 |
测量范围：-20℃～+120℃，精度：±1% |
||
|
通讯方式 |
RS485，MODBUS规约 |
||
|
工作环境 |
工作温度：-20℃～50℃，相对湿度：5%～80% |
||
|
外形尺寸/重量 |
19英寸1U机箱：483×280×44mm（长×宽×高）/2.2KG |
||
|
显示屏 |
4.5吋，25664点阵液晶 |
||
